Excel 測量計算垂線(クロソイド)

当ソフトウェアは、マクロが有効 になっている事を前提としております。
2021年6月1日より 新バージョン(Ver.2)となっております(最新版:Ver.2.40)。

マクロを有効にしてお使いください

ソフトウェアの概要

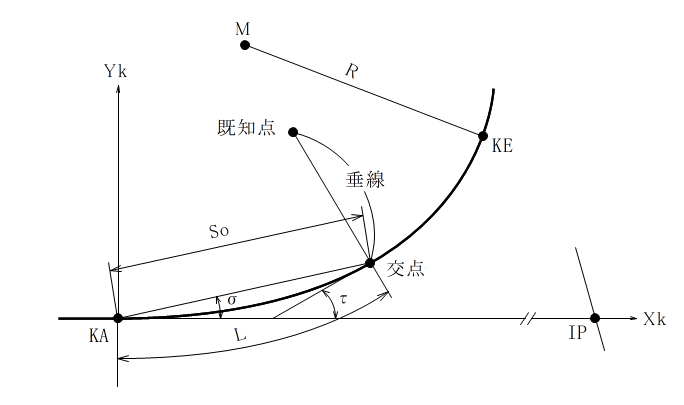

 図に示す垂線(交点)の計算を行います。

 ※クロソイド曲線に関する計算についてお知らせがあります→

クロソイド計算について

垂線(単曲線)

 任意の点(既知点)と直交するクロソイド曲線上の交点座標と、垂線長を計算します。

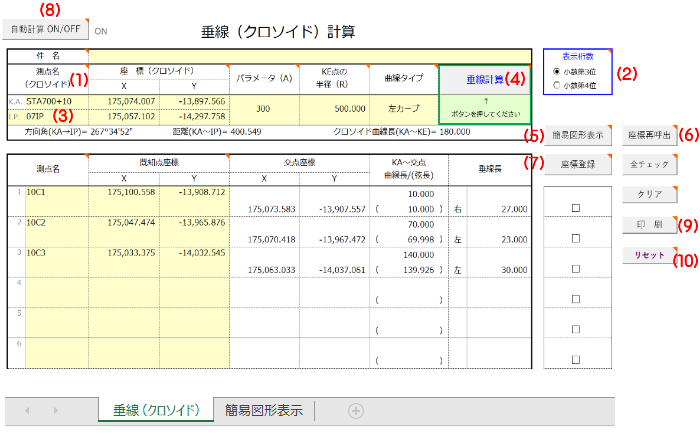

Excel測量計算 垂線(クロソイド)

  • 背景が薄黄色のセルが入力項目です。
  • 曲線の入力項目について、「IP座標」と「KE座標」を切り替えることができます。
  • KA点、IP点(or KE点)の測点名、座標、KE点の半径、曲線タイプを入力し、垂線を計算したい点(既知点)の測点名、座標を入力してください。
  • KA点、IP点(or KE点)及び既知点の測点名を入力すると、登録されている座標が呼び出されます。
  • 曲線タイプは「左カーブ」、「右カーブ」をドロップダウンリストから選択して指定します。
  • 右上に赤い三角マーク「」があるセル(ボタン)にはコメント(説明)が設定されています。
  • 垂線(クロソイド)計算では「垂線計算」ボタンを押さなければ計算結果を表示しません。

Excel 測量計算 垂線(単曲線) 「左カーブ」・「右カーブ」選択

起動方法

 「00data」を開き、メニューから「垂線(単曲線)」を選びます。

主な機能

(1)座標呼び出し

KA点、IP点(or KE点)及び既知点について、測点名を入力(編集)すると、測点名に対応した座標値を呼び出して、座標欄に自動入力されます([00data]に座標が登録済みの場合)。

  • 「自動計算」が「OFF」のときにはこの機能は作動しません。
  • 座標欄の数値は編集可能ですが、編集結果は[00data]に登録済みの座標には反映しません。
(2)表示桁数

Excel 測量計算 垂線(クロソイド) 表示桁数

座標値と距離の小数点以下の表示桁数に反映します。
「小数第3位」は小数点以下4位で、
「小数第4位」は小数点以下5位で
それぞれ四捨五入されます。

(3)IP or KE 選択

Excel 測量計算 垂線(クロソイド) IP or KE 選択

曲線の入力項目について、「IP座標」と「KE座標」を切り替えることができます。
「IP座標」・「KE座標」の別はドロップダウンリストから選択して指定します。

(4)垂線計算ボタン

Excel 測量計算 垂線(クロソイド) 垂線計算ボタン

垂線(クロソイド)計算では「垂線計算」ボタンを押さなければ計算結果を表示しません。
計算を実行するためには次の条件が揃っていることが必要です。

  • 「KA、IP(or KE)座標が適切であること。
  • パラメータ(A) ≦ KE点半径(R) であること。
  • 測点1欄に適切なデータが入力されていること。

条件によっては正しく計算されない場合があります。

(5)簡易図形表示

与点及び求点の座標をプロットした簡易図形を表示します。

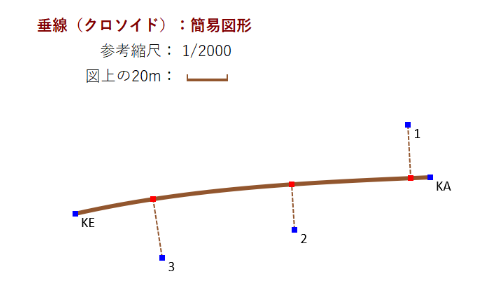

Excel測量計算 垂線(クロソイド) 簡易図形表示

  • 簡易図形は、Excel の図形機能を利用したもので、CADのような精度はありません。
    (数値の丸め処理等の誤差によって図形にずれが生じる場合があります)
  • 縮尺は「自動、1/250、1/500、1/1000」から選ぶ事ができます。縮尺を「自動」にすると、印刷時にA4縦に収まる縮尺で表示されます。
  • プリンターの特性や設定により縮尺通りに印刷されない場合があります。
  • 簡易図形の描画には時間がかかる場合があります。
  • 簡易図形のシートには保護設定しないでください。
(6)座標再呼出

入力項目である座標欄において、入力済みの測点名に対応した座標値を呼び出して、座標欄に反映します。

  • 座標値を消してしまったり、書き替えてしまったときに元に戻す機能です。
(7)座標登録

座標欄脇のチェックボックスにチェックを入れ、「座標登録」ボタンを押すと、その座標を登録することができます。

詳しくは、計算結果登録(ご使用の前に) をご覧ください。

  • 「全チェック」ボタンを押すと、登録可能な座標全てにチェックマークが付きます。
  • 「クリア」ボタンを押すと、全てのチェックマークがクリアされます。
  • 測点名は自動で付きますので、必要に応じ変更してください。
(8)自動計算 ON/OFF

自動計算機能の「ON」と「OFF」を切り替えます。

PCの動作が遅いときには、自動計算を「OFF」にすると入力作業がしやすくなります。自動計算を「OFF」にした場合、入力作業が終わったら「ON」に戻してください。

詳しくは、動作が遅い場合(ご使用の前に) をご覧ください。

  • 自動計算機能が「OFF」のときには、(1)座標呼び出し機能も「OFF」になります。
(9)印刷

印刷プレビューを表示します。
印刷を実行する場合には、Excelの印刷プレビューメニューから、「印刷」を選択してください。

詳しくは、印刷について(ご使用の前に) をご覧ください。

(10)リセット

データを消去し、初期状態に戻します。
