Excel 測量計算ヘルマート・アフィン

当ソフトウェアは、マクロが有効 になっている事を前提としております。
2021年6月1日より 新バージョン(Ver.2)となっております(最新版:Ver.2.40)。

マクロを有効にしてお使いください

ソフトウェアの概要

 座標のヘルマート変換及びアフィン変換を行います。

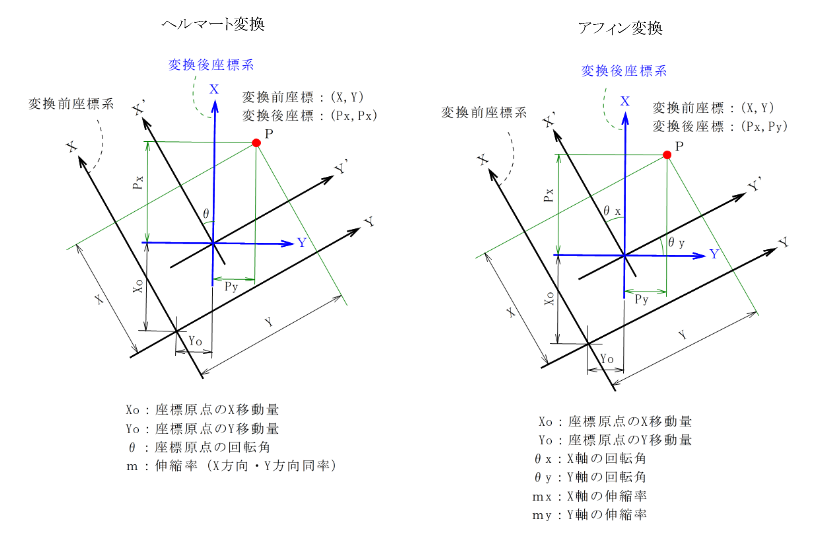

ヘルマート・アフィン

 サンプル数は、ヘルマート変換は最低3点、アフィン変換は4点必要です。

 当ソフトウェアは、「既知点サンプルシート」と「座標変換シート」に分かれており、先に「既知点サンプルシート」に入力する必要があります。

 手順は以下の通りです。

  1. [ヘルマート変換]または[アフィン変換]を選ぶ。
  2. 「既知点サンプルシート」にサンプル座標を入力する。
  3. 「変換量計算」ボタンを押す。
  4. 「座標変換シート」が使用可能になる。
既知点サンプル(シート)

ヘルマート・アフィン変換の準備作業をするシートです。

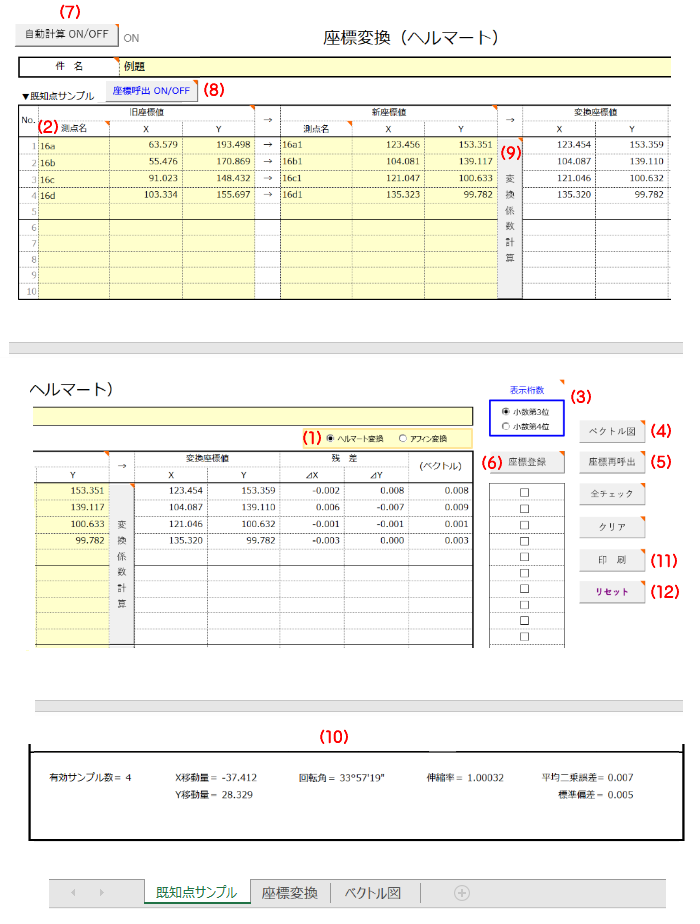

Excel測量計算 ヘルマート・アフィン:既知点サンプル

  • 背景が薄黄色のセルが入力項目です。
  • 旧座標の測点名、座標を入力し、それに対応する新座標の測点名、座標を入力してください。
  • 測点名を入力すると、登録されている座標が呼び出されます。
  • 既知点サンプル数は、ヘルマート変換:3個以上、アフィン変換:4個以上必要です。
  • 既知点サンプルの入力が終わったら、(9)「変換係数計算」ボタンを押してください。
  • 右上に赤い三角マーク「」があるセル(ボタン)にはコメント(説明)が設定されています。
座標変換(シート)

ヘルマート変換・アフィン変換を行うシートです。
先に[既知点サンプルシート]にサンプル座標を入力して(9)「変換係数計算」ボタンを押してこのシートに移動する必要があります。

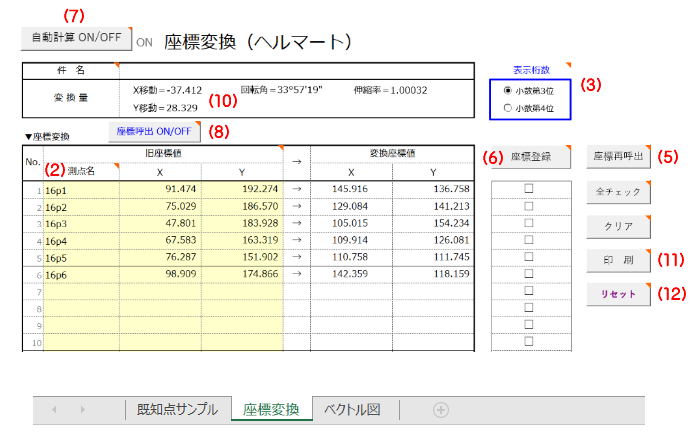

Excel測量計算 座標変換(ヘルマート・アフィン)

  • 背景が薄黄色のセルが入力項目です。
  • 変換したい旧座標の測点名、座標を入力してください。
  • 測点名を入力すると、登録されている座標が呼び出されます。
  • 変換量が表示されていなければこのシートは機能しません。
  • 右上に赤い三角マーク「」があるセル(ボタン)にはコメント(説明)が設定されています。
  • [ヘルマート変換]、[アフィン変換]の別は、[既知点サンプルシート]での選択が反映されます。

起動方法

 「00data」を開き、メニューから「ヘルマート・アフィン」を選びます。

主な機能

(1)(4)(9)以外は「既知点サンプルシート」と「座標変換シート」共通です。

(1)変換方法選択

ヘルマート変換、アフィン変換の指定をします(「座標変換シート」、「ベクトル図シート」にも反映します)。

(2)座標呼び出し

測点名を入力(編集)すると、測点名に対応した座標値を呼び出して、座標欄に自動入力されます([00data]に座標が登録済みの場合)。

  • 「座標呼出」が「OFF」のときにはこの機能は作動しません。
  • 座標欄の数値は編集可能ですが、編集結果は[00data]に登録済みの座標には反映しません。
(3)表示桁数

Excel 測量計算 ヘルマート・アフィン 表示桁数

座標値の小数点以下の表示桁数に反映します。
「小数第3位」は小数点以下4位で、
「小数第4位」は小数点以下5位で
それぞれ四捨五入されます。

(4)ベクトル図表示

変換座標の残差から簡易ベクトル図を作成します。

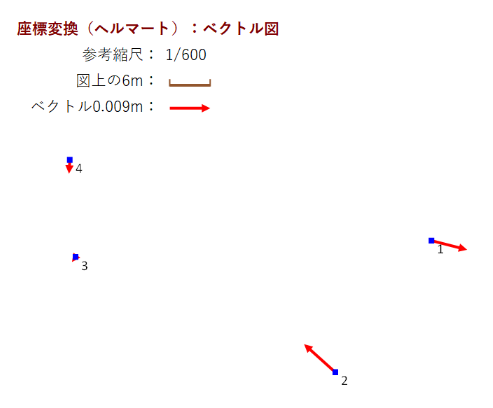

Excel測量計算 ヘルマート・アフィン ベクトル図表示

  • ベクトル図は、Excel の図形機能を利用したもので、CADのような精度はありません。
    (数値の丸め処理等の誤差によって図形にずれが生じる場合があります)
  • 縮尺は「自動、1/250、1/500、1/1000」から選ぶ事ができます。縮尺を「自動」にすると、印刷時にA4縦に収まる縮尺で表示されます。
  • プリンターの特性や設定により縮尺通りに印刷されない場合があります。
  • ベクトル線は、ベクトルの最大値が約1cmになるよう調整されます。
  • ベクトル図の描画には時間がかかる場合があります。
  • ベクトル図のシートには保護設定しないでください。
(5)座標再呼出

入力項目である座標欄において、入力済みの測点名に対応した座標値を呼び出して、座標欄に反映します。

  • 座標値を消してしまったり、書き替えてしまったときに元に戻す機能です。
  • 座標呼び出し機能が「OFF」のときには作動しません。
(6)座標登録

座標欄脇のチェックボックスにチェックを入れ、「座標登録」ボタンを押すと、その座標を登録することができます。

詳しくは、計算結果登録(ご使用の前に) をご覧ください。

  • 「全チェック」ボタンを押すと、登録可能な座標全てにチェックマークが付きます。
  • 「クリア」ボタンを押すと、全てのチェックマークがクリアされます。
(7)自動計算 ON/OFF

自動計算機能の「ON」と「OFF」を切り替えます。

PCの動作が遅いときには、自動計算を「OFF」にすると入力作業がしやすくなります。自動計算を「OFF」にした場合、入力作業が終わったら「ON」に戻してください。

詳しくは、動作が遅い場合(ご使用の前に) をご覧ください。

(8)座標呼出 ON/OFF

座標呼び出し機能の「ON」と「OFF」を切り替えます。

座標を呼び出す必要が無いときに「OFF」にしてください。

  • 「自動計算 ON/OFF」ボタンとは連動しません。
(9)変換係数計算

「既知点サンプルシート」において、
サンプル座標を基に変換量を計算し、「座標変換シート」に移動します。

変換量が計算されると、「座標変換シート」が使えるようになり、下図のようなダイアログが表示されます。「はい」を選択すると「座標変換シート」に移動します。

座標変換シートへの移動ダイアログ

  • 変換量が計算されると、「変換量表示欄」に数値が表示されます。
(10)変換量表示欄

「変換量計算」ボタンを押し、変換量が計算されると、変換量の各数値が表示されます。

  • この欄に変換量が表示されていないと、「座標変換シート」は使えません。
(11)印刷

印刷プレビューを表示します。
印刷を実行する場合には、Excelの印刷プレビューメニューから、「印刷」を選択してください。

詳しくは、印刷について(ご使用の前に) をご覧ください。

(12)リセット

データを消去し、初期状態に戻します。
