Excel 測量計算縦断曲線

当ソフトウェアは、マクロが有効 になっている事を前提としております。
2021年6月1日より 新バージョン(Ver.2)となっております(最新版:Ver.2.30)。

マクロを有効にしてお使いください

ソフトウェアの概要

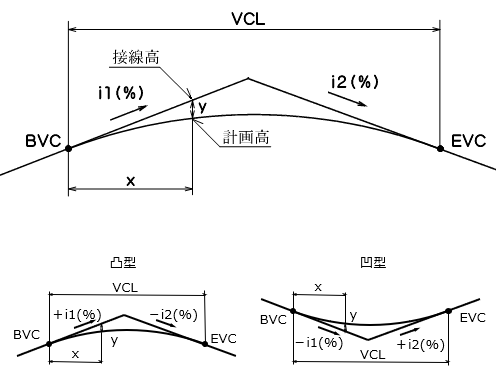

 図に示すような縦断曲線の計算を行います。

縦断曲線

 縦断曲線において、任意の点(水平距離)の縦距と計画高を計算します。

 当ソフトウェアは、ブック「31他の測量計算1」内の1シートとして存在します。

Excel測量計算 縦断曲線

  • 背景が薄黄色のセルが入力項目です。
  • 縦断曲線長(VCL)、勾配1、勾配2、BVCの計画高を入力し、各測点の測点名と、BVCからの距離(x)を入力してください。
  • 勾配(i1)・(i2)の符号は、上り勾配の時(+),下り勾配の時(-)で入力します。
  • 右上に赤い三角マーク「」があるセル(ボタン)にはコメント(説明)が設定されています。

起動方法

 「00data」を開き、メニューから「31他の測量計算1」を選び、「縦断曲線」シートを選びます。

主な機能

(1)表示桁数

Excel 測量計算 縦断曲線 表示桁数

各数値の小数点以下の表示桁数に反映します。
「小数第3位」は小数点以下4位で、
「小数第4位」は小数点以下5位で
それぞれ四捨五入されます。

(2)自動計算 ON/OFF

自動計算機能の「ON」と「OFF」を切り替えます。

PCの動作が遅いときには、自動計算を「OFF」にすると入力作業がしやすくなります。自動計算を「OFF」にした場合、入力作業が終わったら「ON」に戻してください。

詳しくは、動作が遅い場合(ご使用の前に) をご覧ください。

(3)印刷

印刷プレビューを表示します。
印刷を実行する場合には、Excelの印刷プレビューメニューから、「印刷」を選択してください。

詳しくは、印刷について(ご使用の前に) をご覧ください。

(4)リセット

データを消去し、初期状態に戻します。

ご使用のご案内

Excel 測量計算をご使用になりたい方は、下記お申し込みページからお申し込みください。

Excel 測量計算 ご使用お申し込み
