本プログラムは、予め「実行前に必要な設定」が終了している事を前提としております。
2020年9月1日より 新バージョン(Ver.3)となっております(最新版:Ver.3.12)。
2020年8月31日以前のプログラムをお使いの方は、旧バージョンのページをご参照下さい。

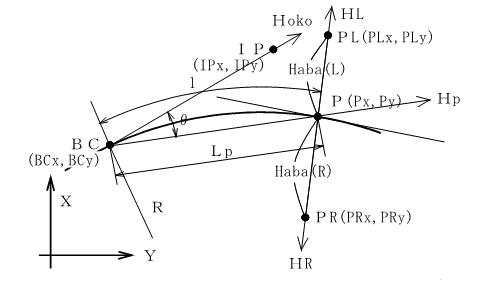

線上の点、幅杭(単曲線)プログラムの概要は次の通りです。
単曲線上の任意の点(P点)の座標と、幅杭(PL点、PR点)座標を計算します。
最初にカーブの向き(右カーブ or 左カーブ)を指定し、BC点の座標とIP点の座標または方向角を入力します。後は、BC点から任意の点までの曲線長(弧長)を入力するとその点の座標、幅員を入力すると幅杭の座標を表示します。
幅員(Haba(L),Haba(R))がゼロ「0」以下の幅杭は計算しません。
※左右の幅員にゼロ「0」を入力すると、中心座標のみ計算します。
▼起動時・計算結果の画面

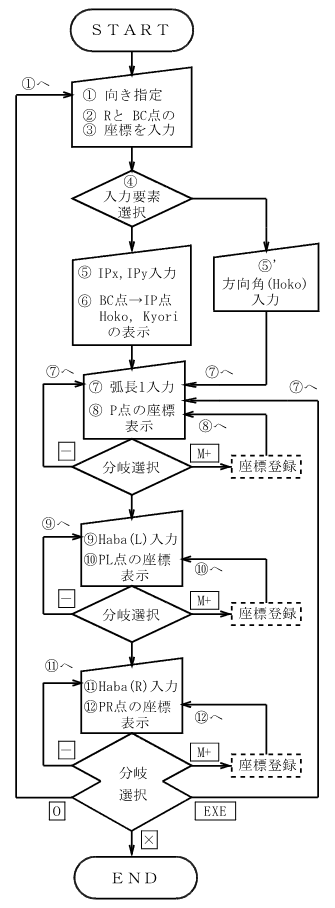

線上の点、幅杭(単曲線)の操作の流れは次の通りです。
プログラムの入力には ミス が付き物です。 入力に要する時間よりも、ミスのチェックに要する時間の方が長いことも良くあります。
プログラムを入力し、ミスを調べ、正しく計算されている事をチェックをするには、かなりの 時間と労力 を必要とします。
そういったプログラム入力に関わる 時間と労力を省略 したいとお考えの方は、
下記サービスのご利用をご検討ください。
Excel 測量計算(Ver.2)は、様々な測量計算(30種)ができるように作られたソフトウェアです。
1,000点 の座標登録ができ、測点名で検索できます。また、CSV や SIMAデータの作成、簡易図形表示も備えています。
プログラムをダウンロードする前に、
下記 「ご了承ください」 の各項目をお読みください。
上記「ご了承ください」に記載の全項目についてご了承頂けましたでしょうか? 一つでもご了承頂けない方は プログラムのダウンロードを お止めください。
本プログラムにはサブルーチンが含まれていません。別途ダウンロードしてください。
