Excel測量計算：円と円の交点

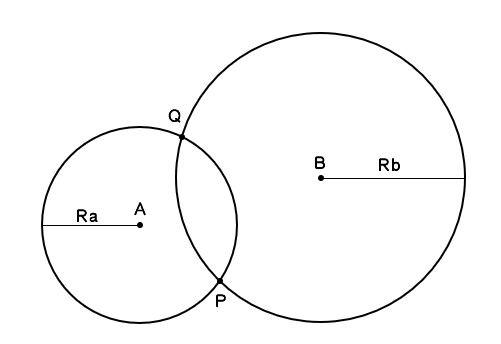

　図に示すような、交差する円と円の交点座標を計算します。

　当ソフトウェアは、ブック「21他の測量計算2」内の1シートとして存在します。

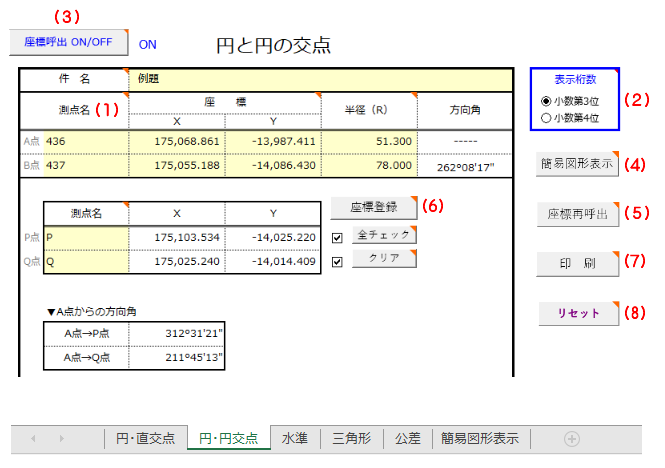

• 背景が薄黄色のセルが入力項目です。
• 2つの円の中心点（測点名、座標）と半径を入力してください。
• 交点が存在しない場合には交点座標及びA点からの距離は表示しません。
• 右上に赤い三角マーク「」があるセル（ボタン）にはコメント（説明）が設定されています。

起動方法

　「00data」を開き、メニューから「21他の測量計算2」を選び、「円・円交点」シートを選びます。

主な機能

（1）座標呼び出し

測点名を入力（編集）すると、測点名に対応した座標値を呼び出して、座標欄に自動入力されます（［00data］に座標が登録済みの場合）。

• 「座標呼出」が「OFF」のときにはこの機能は作動しません。
• 座標欄の数値は編集可能ですが、編集結果は［00data］に登録済みの座標には反映しません。

（2）表示桁数

座標値と距離の小数点以下の表示桁数に反映します。
「小数第3位」は小数点以下4位で、
「小数第4位」は小数点以下5位で
それぞれ四捨五入されます。

（3）座標呼出 ON/OFF

座標呼び出し機能の「ON」と「OFF」を切り替えます。

座標を呼び出す必要が無いときに「OFF」にしてください。

• 自動計算とは連動しません。

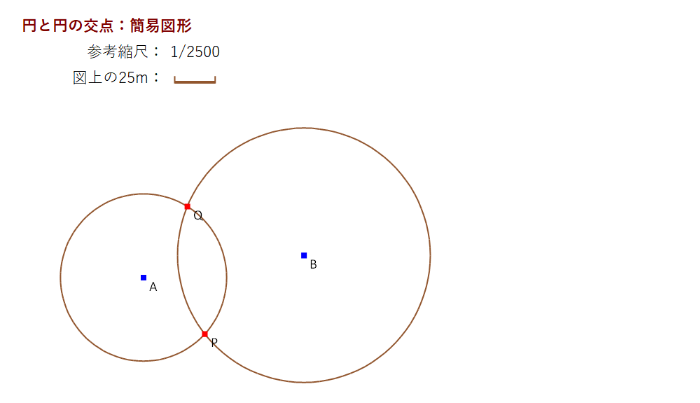

（4）簡易図形表示

与点及び求点の座標をプロットした簡易図形を表示します。

• 簡易図形は、Excel の図形機能を利用したもので、CADのような精度はありません。
• 印刷時にA4縦に収まる縮尺で表示されます。
• プリンターの特性や設定により縮尺通りに印刷されない場合があります。
• 簡易図形の描画には時間がかかる場合があります。
• 簡易図形のシートには保護設定しないでください。

（5）座標再呼出

入力項目である座標欄において、入力済みの測点名に対応した座標値を呼び出して、座標欄に反映します。

• 座標値を消してしまったり、書き替えてしまったときに元に戻す機能です。
• 座標呼び出し機能が「OFF」のときには作動しません。

（6）座標登録

座標欄脇のチェックボックスにチェックを入れ、「座標登録」ボタンを押すと、その座標を登録することができます。

詳しくは、計算結果登録（ご使用の前に） をご覧ください。

• 「全チェック」ボタンを押すと、登録可能な座標全てにチェックマークが付きます。
• 「クリア」ボタンを押すと、全てのチェックマークがクリアされます。

（7）印刷

印刷プレビューを表示します。
印刷を実行する場合には、Excelの印刷プレビューメニューから、「印刷」を選択してください。

詳しくは、印刷について（ご使用の前に） をご覧ください。

（8）リセット

データを消去し、初期状態に戻します。
