Excel 測量計算隅切り計算

当ソフトウェアは、マクロが有効 になっている事を前提としております。
2021年6月1日より 新バージョン(Ver.2)となっております(最新版:Ver.2.30)。

マクロを有効にしてお使いください

ソフトウェアの概要

 図に示すような隅切りの各数値を計算します。

隅切り計算

 当ソフトウェアは、ブック「20他の測量計算1」内の1シートとして存在します。

Excel測量計算 隅切り計算

  • 背景が薄黄色のセルが入力項目です。
  • O点、A点、B点の測点名と座標、隅切り長、セットバックを入力してください。
  • セットバックを考慮しない場合には「0(ゼロ)」を入力してください。
  • 右上に赤い三角マーク「」があるセル(ボタン)にはコメント(説明)が設定されています。

起動方法

 「00data」を開き、メニューから「20他の測量計算1」を選び、「隅切り」シートを選びます。

主な機能

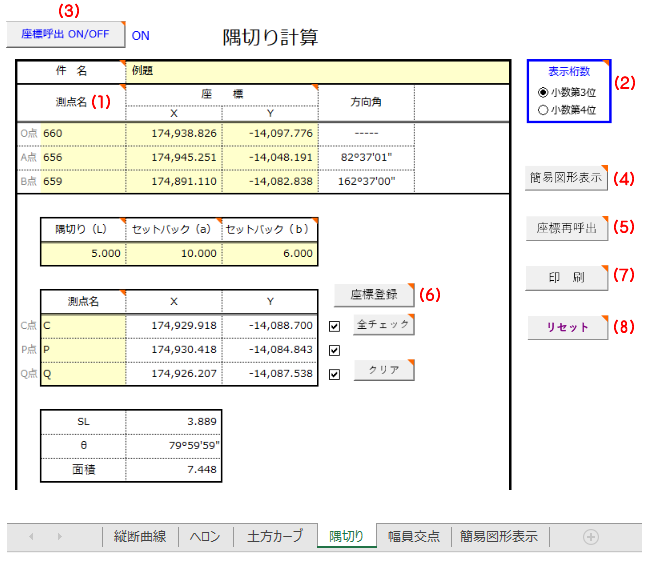

(1)座標呼び出し

測点名を入力(編集)すると、測点名に対応した座標値を呼び出して、座標欄に自動入力されます([00data]に座標が登録済みの場合)。

  • 「座標呼出」が「OFF」のときにはこの機能は作動しません。
  • 座標欄の数値は編集可能ですが、編集結果は[00data]に登録済みの座標には反映しません。
(2)表示桁数

Excel 測量計算 隅切り計算 表示桁数

座標値と距離の小数点以下の表示桁数に反映します。
「小数第3位」は小数点以下4位で、
「小数第4位」は小数点以下5位で
それぞれ四捨五入されます。

(3)座標呼出 ON/OFF

座標呼び出し機能の「ON」と「OFF」を切り替えます。

座標を呼び出す必要が無いときに「OFF」にしてください。

  • 自動計算とは連動しません。
(4)簡易図形表示

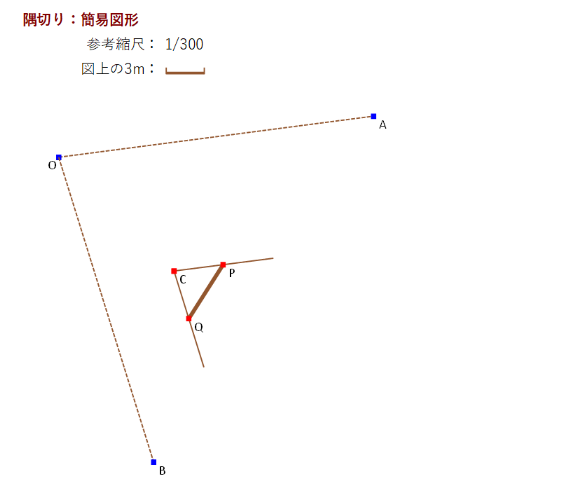

与点及び求点の座標をプロットした簡易図形を表示します。

Excel測量計算 隅切り 簡易図形表示

  • 簡易図形は、Excel の図形機能を利用したもので、CADのような精度はありません。
  • 印刷時にA4縦に収まる縮尺で表示されます。
  • プリンターの特性や設定により縮尺通りに印刷されない場合があります。
  • 簡易図形の描画には時間がかかる場合があります。
  • 簡易図形のシートには保護設定しないでください。
(5)座標再呼出

入力項目である座標欄において、入力済みの測点名に対応した座標値を呼び出して、座標欄に反映します。

  • 座標値を消してしまったり、書き替えてしまったときに元に戻す機能です。
  • 座標呼び出し機能が「OFF」のときには作動しません。
(6)座標登録

座標欄脇のチェックボックスにチェックを入れ、「座標登録」ボタンを押すと、その座標を登録することができます。

詳しくは、計算結果登録(ご使用の前に) をご覧ください。

  • 「全チェック」ボタンを押すと、登録可能な座標全てにチェックマークが付きます。
  • 「クリア」ボタンを押すと、全てのチェックマークがクリアされます。
(7)印刷

印刷プレビューを表示します。
印刷を実行する場合には、Excelの印刷プレビューメニューから、「印刷」を選択してください。

詳しくは、印刷について(ご使用の前に) をご覧ください。

(8)リセット

データを消去し、初期状態に戻します。
