Excel測量計算：縦断曲線

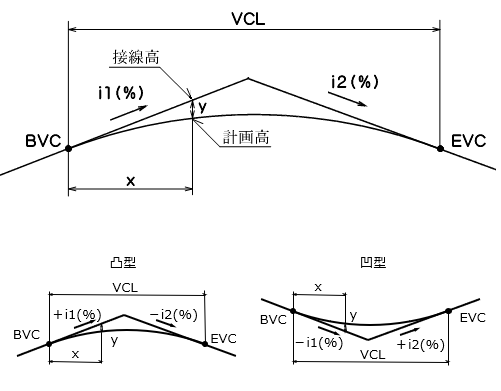

　図に示すような縦断曲線の計算を行います。

　縦断曲線において、任意の点（水平距離）の縦距と計画高を計算します。

　当ソフトウェアは、ブック「20他の測量計算1」内の1シートとして存在します。

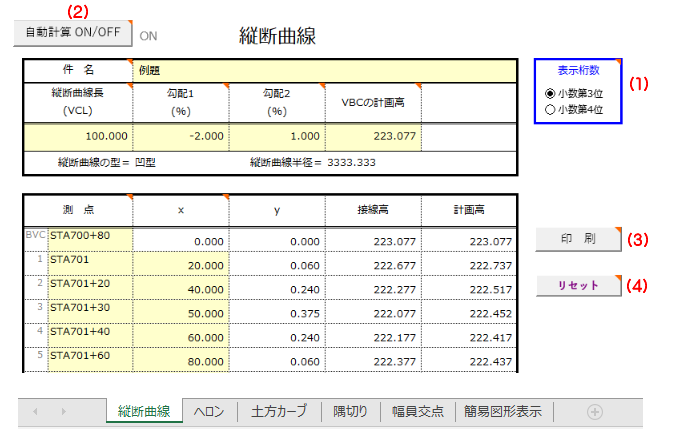

• 背景が薄黄色のセルが入力項目です。
• 縦断曲線長（VCL）、勾配1、勾配2、BVCの計画高を入力し、各測点の測点名と、BVCからの距離（x）を入力してください。
• 勾配(i1)・(i2)の符号は、上り勾配の時(+)，下り勾配の時(-)で入力します。
• 右上に赤い三角マーク「」があるセル（ボタン）にはコメント（説明）が設定されています。

起動方法

　「00data」を開き、メニューから「20他の測量計算1」を選び、「縦断曲線」シートを選びます。

主な機能

（1）表示桁数

各数値の小数点以下の表示桁数に反映します。
「小数第3位」は小数点以下4位で、
「小数第4位」は小数点以下5位で
それぞれ四捨五入されます。

（2）自動計算 ON/OFF

自動計算機能の「ON」と「OFF」を切り替えます。

PCの動作が遅いときには、自動計算を「OFF」にすると入力作業がしやすくなります。自動計算を「OFF」にした場合、入力作業が終わったら「ON」に戻してください。

詳しくは、動作が遅い場合（ご使用の前に） をご覧ください。

（3）印刷

印刷プレビューを表示します。
印刷を実行する場合には、Excelの印刷プレビューメニューから、「印刷」を選択してください。

詳しくは、印刷について（ご使用の前に） をご覧ください。

（4）リセット

データを消去し、初期状態に戻します。
