Excel 測量計算三角形の解法

当ソフトウェアは、マクロが有効 になっている事を前提としております。
2021年6月1日より 新バージョン(Ver.2)となっております(最新版:Ver.2.40)。

マクロを有効にしてお使いください

ソフトウェアの概要

 三角形の辺と角の内、3つの既知数(必ず辺を含む)を入力して他の未知数・垂線・面積を計算します。

三角形の解法

 当ソフトウェアは、ブック「32他の測量計算2」内の1シートとして存在します。

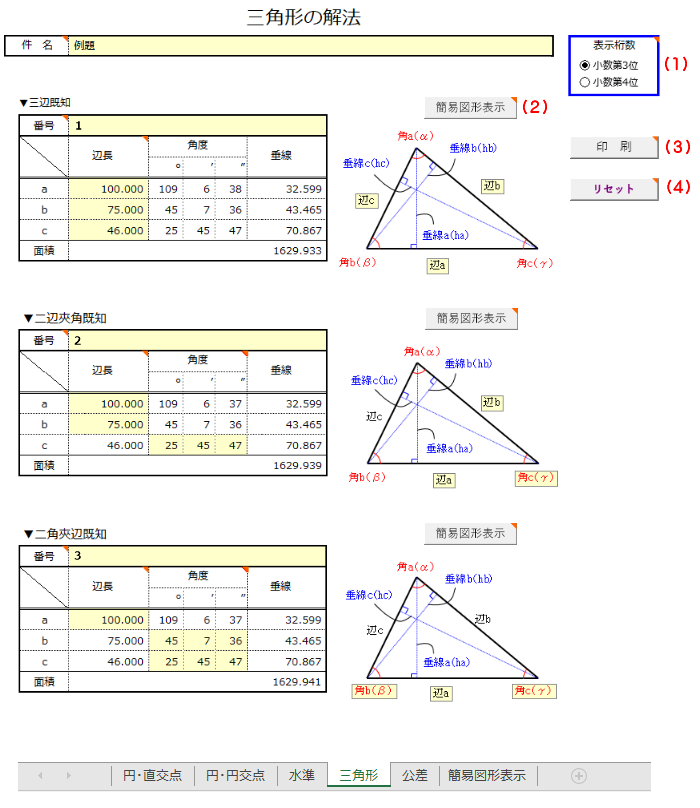

Excel測量計算 三角形の解法

  • 背景が薄黄色のセルが入力項目です。
  • 「三辺既知」「二辺夾角既知」「二角夾辺既知」の他「二辺と他の一角既知」の計算ができます。
  • 「二辺と他の一角既知」の計算では、条件によっては解が2つ求まることがあります。
  • 既知数の存する箇所から入力箇所のタイプを選んでください。
  • 右上に赤い三角マーク「」があるセル(ボタン)にはコメント(説明)が設定されています。

起動方法

 「00data」を開き、メニューから「32他の測量計算2」を選び、「三角形」シートを選びます。

主な機能

(1)表示桁数

Excel 測量計算 三角形の解法 表示桁数

距離及び面積の小数点以下の表示桁数に反映します。
「小数第3位」は小数点以下4位で、
「小数第4位」は小数点以下5位で
それぞれ四捨五入されます。

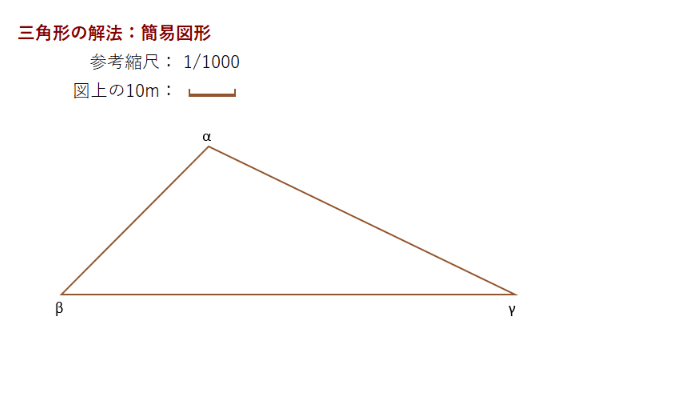

(2)簡易図形表示

「辺a」を底辺とした三角形を表示します。

Excel測量計算 三角形の解法 簡易図形表示

  • 簡易図形は、Excel の図形機能を利用したもので、CADのような精度はありません。
    (数値の丸め処理等の誤差によって図形にずれが生じる場合があります)
  • 縮尺は「自動、1/250、1/500、1/1000」から選ぶ事ができます。縮尺を「自動」にすると、印刷時にA4縦に収まる縮尺で表示されます。
  • プリンターの特性や設定により縮尺通りに印刷されない場合があります。
  • 簡易図形の描画には時間がかかる場合があります。
  • 簡易図形のシートには保護設定しないでください。
(3)印刷

印刷プレビューを表示します。
印刷を実行する場合には、Excelの印刷プレビューメニューから、「印刷」を選択してください。

詳しくは、印刷について(ご使用の前に) をご覧ください。

(4)リセット

データを消去し、初期状態に戻します。

ご使用のご案内

Excel 測量計算をご使用になりたい方は、下記お申し込みページからお申し込みください。

Excel 測量計算 ご使用お申し込み
